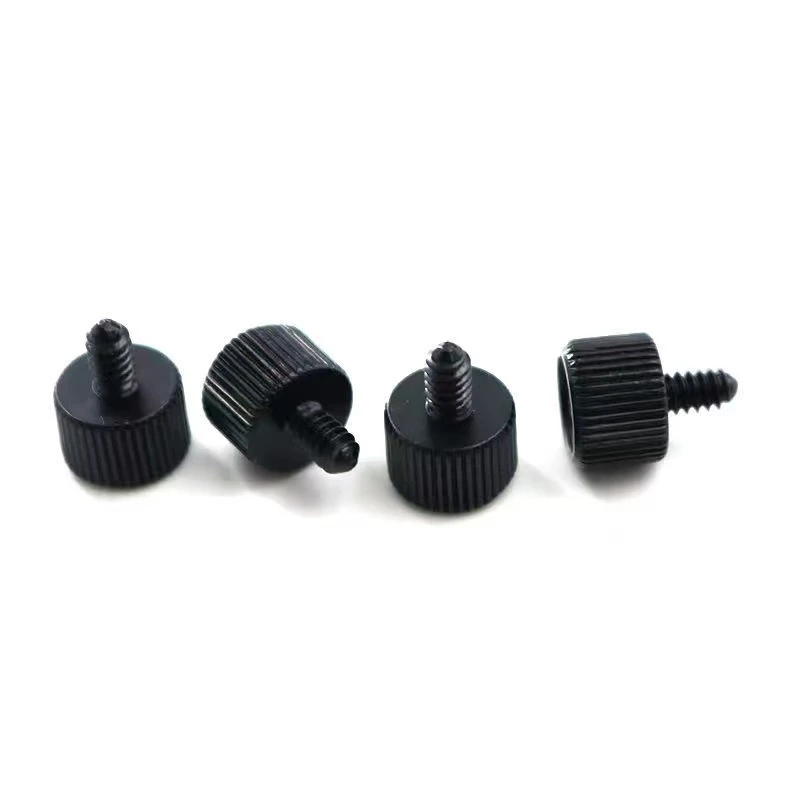

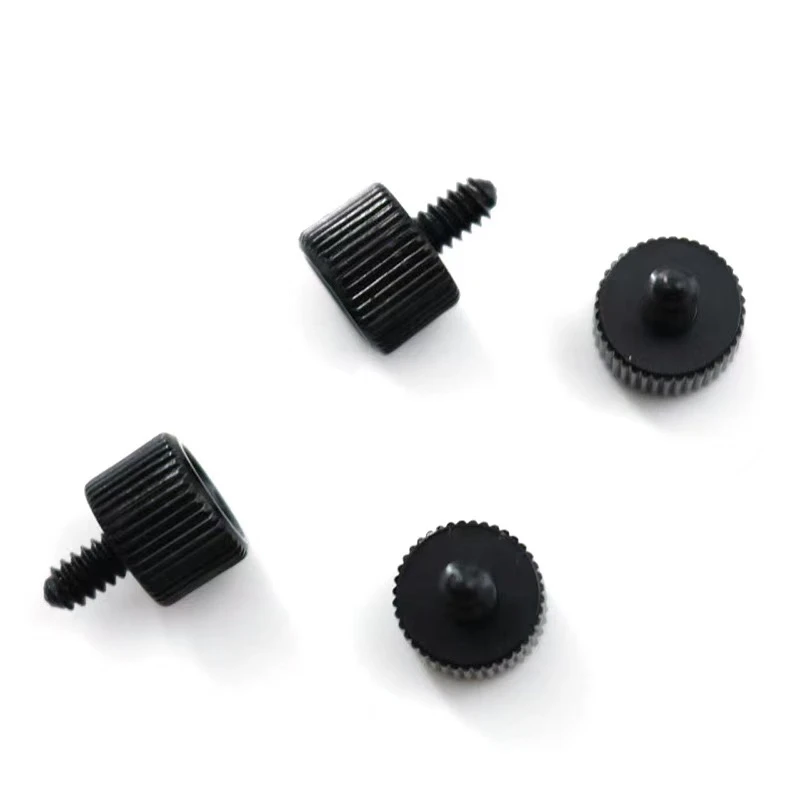

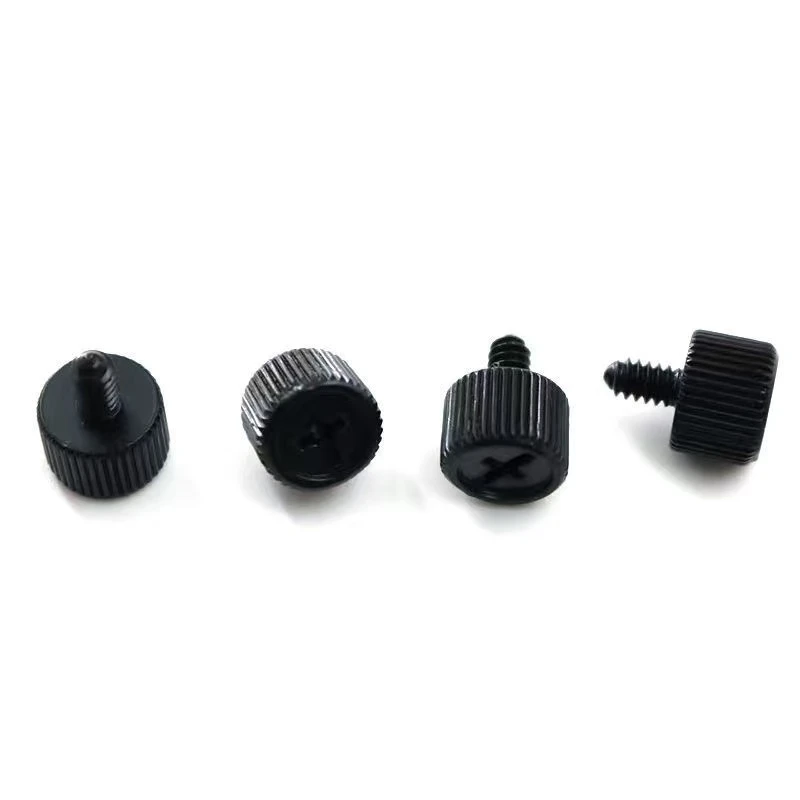

Sa ki anba la a se yon deskripsyon detaye sou kondisyon yo koutim pou US-estanda 6-32 mouri-fòme electrophoretic nwa segondè-sèl espre dwat knurledkwa-respekte frèt-fòje vis gwo pous. Se kontni an ki te òganize pa pwen kle teknik, balans pwofesyonalis ak operability. '
1. Paramèt debaz ak estanda
Spesifikasyon Thread: US-estanda 6-32 UNC, konfòme ak ANSI/ASME B18.6.3.
Kalite tèt: gwo pous-vis konsepsyon, ak knurling dwat asire pwopriyete anti-glise.
Groove Kalite: Kwa-resesite anba ISO 7046, Groove Nimewo #2, ak yon pwofondè ki konplètman matche ak yon estanda Phillips tournevis.
2. kondisyon materyèl ak pwosesis
Materyèl: asye alyaj ki ba-kabòn, fòs rupture pi gran pase oswa egal a 8.8, sifas dite HRC 22-32.
Fwad fòje: trete sou yon milti-estasyon frèt tou, tankou, tèt la ak fil yo te fòme ansanm pou fè pou evite fib taye lenn ki te koze pa vire epi asire fòs mekanik.
Tretman chalè: tretman tanperaman elimine ensiste entèn yo epi asire nwayo a ak sifas dite gradyan se mwens pase oswa egal a HRC 5.
3. espesifikasyon tretman sifas yo
Electrophoretic Nwa kouch: Film epesè 8-12μm, tès espre sèl pi gran pase oswa egal a 500 èdtan (pase net tès espre sèl, pa gen okenn rouye wouj).
Electrophoretic kalite penti: epoksidik ki baze sou résine, koulè RAL 9005, enteprete mwens pase oswa egal a 10%, ma fini obligatwa.
Dwat pwoteksyon knurl: se ti kouch eklèsi pèmèt nan tèt la nan knurl la apre elèktroforèz, men materyèl la baz pa dwe ekspoze . 100% enspeksyon vizyèl obligatwa.
4. Dimansyon kle ak tolerans
Longè an jeneral: Kòm pou chak desen kliyan (sòf si otreman espesifye, 1/2 "a 2" se opsyon a default). Longè tolerans ± 0.1mm.
Knurl Dyamèt Eksteryè: nominal dyamèt + 0.3 mm, ovality mwens pase oswa egal a 0.05mm.
Kwa konsantrikite plas: devyasyon soti nan aks la vis mwens pase oswa egal a 0.1mm.
5. Verifikasyon pèfòmans espesyal
Tès koupl: koupl enstalasyon pi gran pase oswa egal a 3.5 N · M (kwa Groove anti-glise), koupl detachman pi gran pase oswa egal a 8 N · M; Knurling koupl pi gran pase oswa egal a 1.2 N · m.
Post-sèl espre Adhesion: kwa-kale tès, elèktroforetik kouch kap dekale zòn mwens pase oswa egal a 5%.
6. Anbalaj ak etikèt
Anbalaj: Anti-Rust Papye + sak vakyòm, kat ekstèn bwat imidite endike<30% RH.
Kondisyon pou etikèt: lazè-make nimewo a pakèt sou bò a nan tèt la, wotè font 0.8mm, pa abrade kouch nan elèktroforetik.
7. Nœuds Pwosesis Custom
Devlopman mwazi: Bay desen 3D konfime reyon an tranzisyon ant knurl la ak tèt la (pou fè pou evite konsantrasyon estrès).
Premye enspeksyon echantiyon: Soumèt 30 echantiyon, tout dimansyon CMM Rapò + done tès espre sèl.
Kontwòl pwodiksyon an mas: Enspekte owaza 5 inite chak 2 èdtan, dimansyon kle CPK pi gran pase oswa egal a 1.33.
Nòt
Sibstitisyon materyèl: Si yo egzije asye pur, yo dwe rekalkile pousantaj la frèt tit dwe rekalkile ak clearance la mouri ajiste.
Konfòmite anviwònman an: penti electrophoretic mande pou yon rapò tès ROHS/REACH, ak kontni metal lou dwe satisfè estanda anviwònman an.
Se sèlman pa satisfè kondisyon sa yo detaye ka vis asire tou de fonctionnalités ak rezistans nan anviwònman piman bouk tankou ekipman elektwonik ak ekipman deyò. Li rekòmande pou siyen yon akò teknik avèk manifakti a pou defini klèman kritè aksepte yo.
