Kwiv knurledEtap bride rive yo ki fèt espesyalman pou rive ki konbine miltip karakteristik estriktirèl ak fonksyonèl. Yo itilize prensipalman nan aplikasyon ki egzije fikse, pwopriyete anti-glise, oswa estetik. Sa ki anba la a se yon deskripsyon detaye sou personnalisation yo, byen klè estriktire ak konsantre sou paramèt kle yo ak prekosyon.
I. Espesifikasyon Nwayo
Materyo
Klas an kwiv: H62. Sètifikasyon materyèl (Sètifikasyon ROHS/REACH obligatwa) obligatwa.
Tretman sifas: natirèl Polonè/nikèl PLATING (epesè pi gran pase oswa egal a 5μm)/pasivasyon pou pwoteksyon oksidasyon.
Paramèt estriktirèl
Etap Design

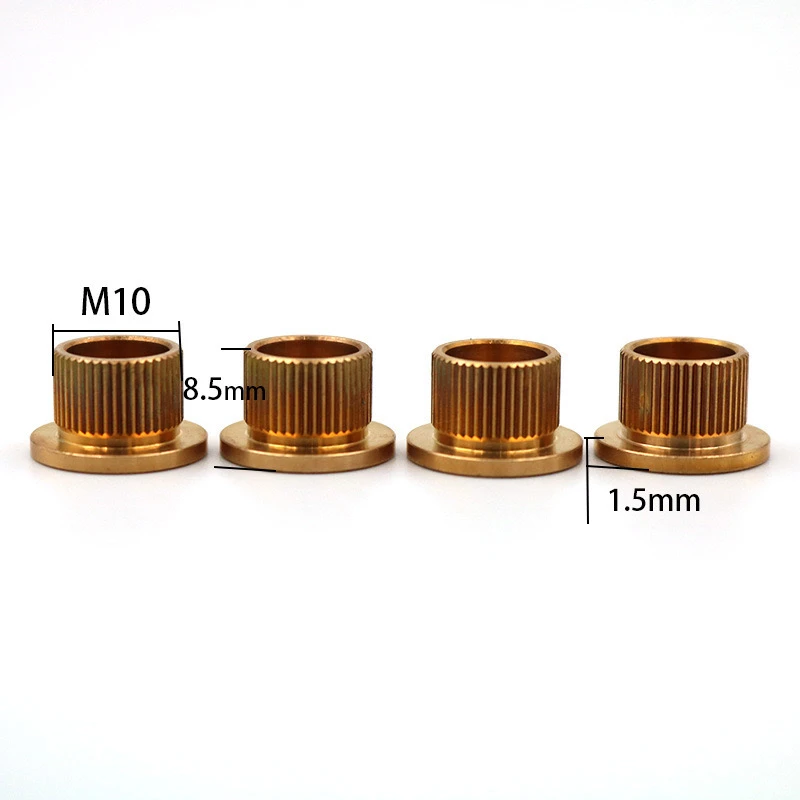

Dyamèt Head: Kliyan-bay desen oswa spesifikasyon.
Dyamèt arbr: tipikman 0.5-1mm pi piti pase tèt la.
Wotè etap: 1-3mm (reglabl ki baze sou clearance asanble).
Kalite Knurl: Dwat/kwa-grenn jaden knurling (rekòmande anplasman 0.6mm, wotè dan 0.2mm pou ogmante pwopriyete anti-glise).
Longè zòn knurled: 1/3-1/2 nan longè a shank total (fen pozisyon tolerans ± 0.2mm obligatwa).
Espesifikasyon pèfòmans
Fòs rupture: pi gran pase oswa egal a 300 MPa (tipik valè pou H62 kwiv). Fòs Chea: pi gran pase oswa egal a 2000 N (yo dwe verifye ki baze sou senaryo aplikasyon an).
II. Teknik pwosesis kle yo
Tit frèt: tèt la ak etap yo entegre fòme pou fè pou evite soude. Knurling dwe ranpli apre fini vire yo anpeche burrs.
Kontwòl tolerans
Tolerans dyamèt: ± 0.05 mm (egzijans asanble presizyon).
Longè total (L): ± 0.1 mm (pou gwosè estanda tankou 10 mm/15 mm).
Kondisyon espesyal
Bride Chamfer: 0.3 x 45 degre (pou fè pou evite mak asanble). Entèn fil/atravè twou: Si pre-perçage obligatwa, presize gwosè a fil (egzanp, M4) oswa dyamèt twou (Ø2 mm ± 0.05).
Iii. Estanda Enspeksyon
Enspeksyon dimansyon
Sèvi ak yon scanner pwojektè/CNC 3D konplètman enspekte premye pakèt la (ki vin apre enspeksyon o aza nan 5%).
Konsantre sou tcheke entegrite nan nan pwofil la dan knurled (pa gen okenn dan ki manke oswa bor tonbe).
Tès fonksyonèl
Tès espre sèl: Pa gen rouye apre 48 èdtan (nikèl PLATING).
Tès koupl: simulation enstalasyon ak pi sere (si pi gran pase oswa egal a 3 N · M obligatwa).
V. FAQ
Konfli konsepsyon: distans ki genyen ant zòn nan knurled ak etap la dwe pi gran pase oswa egal a 1 mM pou fè pou evite konsantrasyon estrès.
Altènativ materyèl: Si pi wo fòs ki nesesè, an kwiv aliminyòm (C95400, 30% pi wo pri) rekòmande.
Kondisyon Sètifikasyon: Endistri otomobil/medikal yo bezwen ISO 9001 oswa sètifikasyon IATF 16949.
Bay 2D desen oswa modèl 3D rekòmande pou fè pou evite erè kominikasyon, ak priyorite dimansyon kritik ki endike.
Pwodwi sa a tou balans efikasite enstalasyon ak konpatibilite anviwònman an, fè li yon solisyon trè fonksyonèl nan mitan Fastener kwiv.
