Kòrèkteman mezire nwa hex enpòtan pou matche Fastener, asanble mekanik san danje, ak akizisyon egzat. Mezi ki pa egzak yo ka lakòz dezakò-boulon, difikilte pou asanble, e menm danje pou sekirite.
Gid sa a bay detaynwa hexmezi mezi pou ede w metrize metòd mezi egzat.

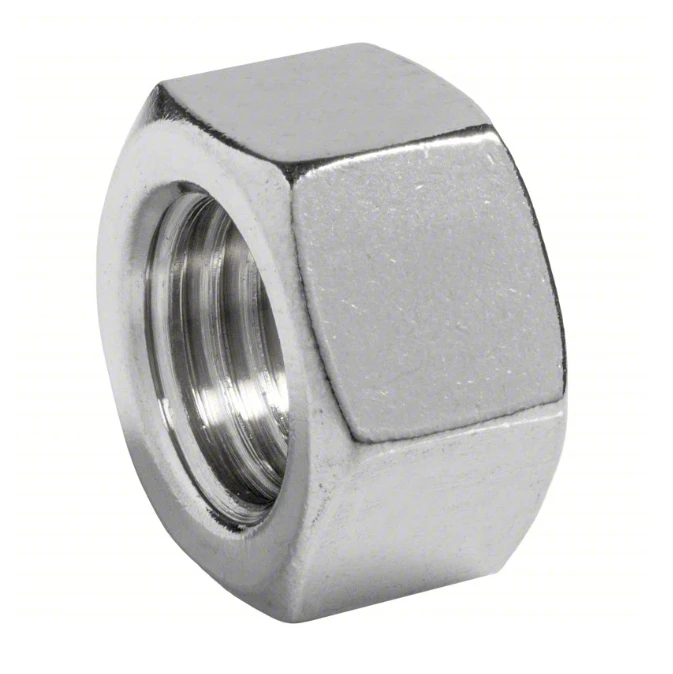

Estrikti debaz nwa hex
Anvan mezire, li nesesè yo konprann estrikti prensipal la ak dimansyon kle nan nwa hex. Yon nwa hexagonal se yon Fastener egzagonal ki itilize ak boulon oswa fil pou byen tache pati yo ansanm.
Peye atansyon sou dimansyon kle sa yo pandan mezi:
Across Flats (AF)
AF refere a distans ki genyen ant de kote paralèl nwa hex la. Sa a se yon dimansyon prensipal ki make sou nwa a epi li enpòtan anpil pou chwazi yon kle oswa yon priz.
Atravè Kwen (AC)
AC refere a distans ki genyen ant de kwen opoze nwa hex la.
Dyamèt fil ak anplasman
· Dyamèt fil: Dyamèt entèn nwa a ki asosye ak boulon an.
· Anplasman: Distans ki genyen ant fil adjasan yo, mezire an milimèt nan inite metrik ak fil pou chak pous (TPI) nan inite enperyal yo.
Epesè nwa (wotè)
Epesè refere a wotè vètikal nwa a depi anba rive anwo, ki afekte longè angajman fil ak kapasite pote chay -. Twò mens yon nwa ap diminye chaj li-kapasite pote, pandan y ap twò epè yon nwa ka afekte espas ak asanble.
Zouti obligatwa pou mezi
Pou asire mezi egzat, zouti sa yo rekòmande:
· Vernier konpa oswa konpa dijital:Itilize pou mezire AF, AC, ak epesè.
· Kalib fil:Itilize pou mezire anplasman.
· Mikwomèt (opsyonèl):Apwopriye pou mezire ti nwa oswa epesè presizyon.
· Loup oswa sous limyè oksilyè:Ede enspekte ti nwa oswa fil chire, asire mezi egzat.
Konsèy:Netwaye nwa a ak zouti anvan mezi pou evite pousyè, lwil, oswa burrs ki afekte lekti a.
Etap mezi Hex nwa
Etap 1 - Mezire plat opoze yo (AF)
1. kranpon konpa ant de plat paralèl nwa a.
2. Kenbe konpa yo pèpandikilè ak plat paralèl yo pou fè pou evite erè ki te koze pa mezi Angle.
3. Dousman fèmen konpa yo, jis ase yo manyen sifas nwa a; pa peze desann.
4. Li epi anrejistre dimansyon an (milimèt oswa pous).
5. Konpare ak tablo gwosè estanda (ISO, DIN, ANSI) pou konfime espesifikasyon yo.
Etap 2 - Mezire dimansyon dyagonal yo (AC)
1. Mezire distans ki genyen ant de kwen yo ak konpa.
2. Kenbe konpa yo aliyen ak pwen kwen nwa a pou asire presizyon.
3. Anrejistre done yo pou itilize nan konsepsyon espas oswa aplikasyon pou gwo -koupl.
Etap 3 - Mezire dyamèt fil ak anplasman
1. Mezire dyamèt enteryè nwa a lè l sèvi avèk konpa oswa yon kalib fil.
2. Mezire anplasman an ak yon kalib fil pou asire ke li matche ak boulon an, pa egzanp, M8 x 1.25. 3. Tcheke fil yo pou lis pou evite mete oswa burrs entèfere ak mezi a.
Etap 4 - Mezire epesè nwa
1. Mezire wotè vètikal soti anba a nan tèt nwa a lè l sèvi avèk konpa oswa yon mikromèt.
2. Tcheke kont yon tablo epesè estanda pou konfime konfòmite ak espesifikasyon nwa yo.
3. Epesè afekte longè angajman fil ak kapasite pote chay-; asire nwa a chwazi satisfè kondisyon konsepsyon.
Mezire zouti

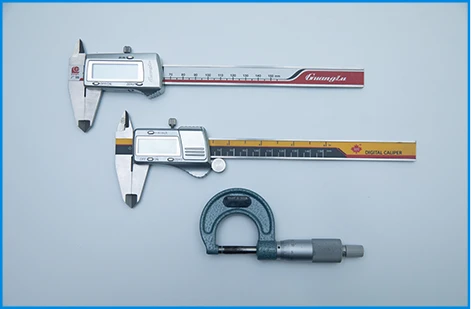

Clipers Mikwomèt

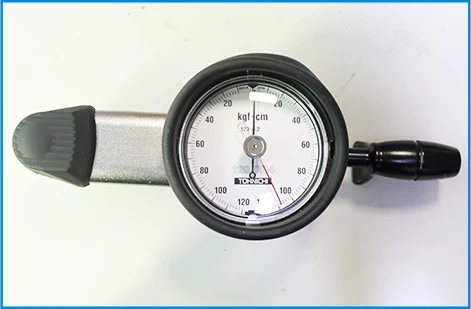

Koupl

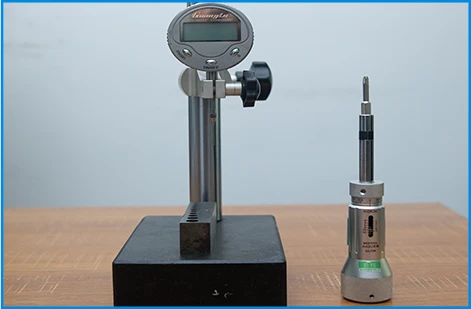

Mikromèt pwofondè

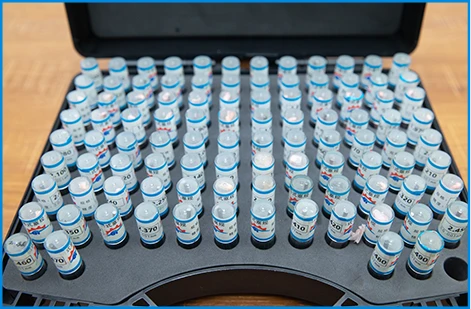

Ploge

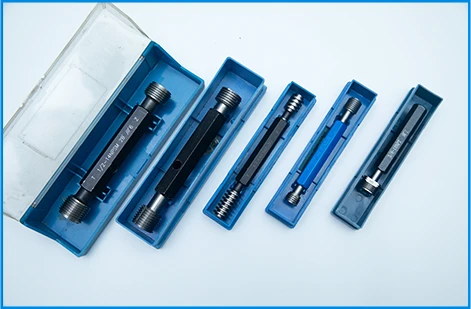

Fil kalib

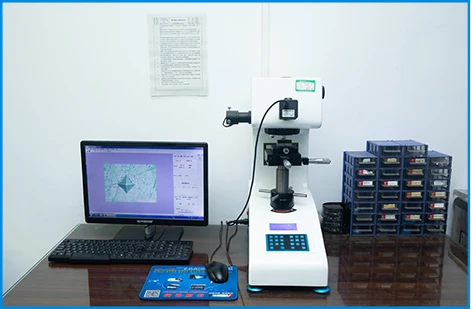

Tester dite

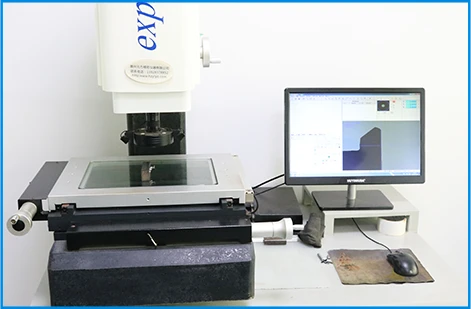

Pwojektè

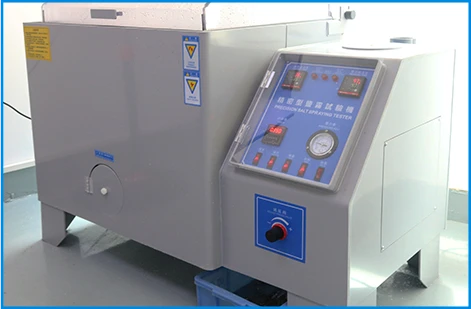

Tès espre sèl
Konsèy pou Amelyore Egzagonal Nwa Mezi Presizyon
Chwazi yon anviwònman mezi pwòp, ki estab, ak byen-limen.
Anvan mezi, asire sifas travay la plat epi li pa gen vibrasyon pou anpeche glisman zouti ak erè. Ekleraj ase ede klèman wè bor nwa a ak detay fil.
Mezire menm dimansyon plizyè fwa epi pran mwayèn.
Li rekòmande pou mezire dimansyon kle tankou AF (bò opoze), AC (diagonal opoze), ak epesè omwen twa fwa ak Lè sa a, pran mwayèn nan. Sa a minimize erè o aza ak amelyore fyab nan rezilta mezi yo.
Asire zouti yo mete zewo ak kalibre anvan ou itilize yo.
Kalib dijital, konpa vernier, oswa mikromèt dwe mete zewo anvan ou itilize. Regilyèman kalibre zouti ou yo, sitou apre mezi gwo-presizyon oswa itilize alontèm-, pou asire rezilta egzat.
Dosye Mezi Done yo
Apre chak mezi, li rekòmande pou anrejistre dimansyon yo nan yon kaye oswa yon calcul, ki gen ladan AF, AC, dyamèt fil, anplasman, ak epesè.
Verifye inite yo (metrik oswa Imperial)
Peye anpil atansyon sou inite yo pandan mezi; metrik (milimèt) ak enperyal (pous) pa ta dwe melanje.
Erè Mezi komen
· Sèvi ak zouti enprecision (tankou règ) lakòz erè enpòtan.
· Mezire nan ang ki pa-pèpendikilè mennen nan devyasyon AF oswa AC.
· Inyore dyamèt fil, anplasman, oswa epesè lakòz echèk anfòm.
· Melanje metrik ak inite enperyal yo mennen nan achte erè.
Rezime
Mezire nwa egzagonal mande pou atansyon sou plat opoze yo (AF), dimansyon opoze dyagonal (AC), dyamèt fil, anplasman, ak epesè. Sèvi ak zouti apwopriye ak estrikteman swiv pwosedi yo asire yon anfòm sere ant nwa a ak boulon, evite pwoblèm asanble. Mezi egzak pa sèlman ede nan asanble mekanik, men tou amelyore efikasite akizisyon ak sekirite.
FAQ
K: Ki fason ki pi senp pou mezire yon nwa hex?
A: Sèvi ak konpa dijital se metòd ki pi rapid ak pi egzak, ki kapab mezire AF, AC, ak epesè.
K: Poukisa anplasman fil la enpòtan?
A: Anplasman fil la detèmine si nwa a ka byen angaje ak boulon an. Move anplasman fil ka mennen nan domaj fil oswa detachman.
K: Èske mwen ka mezire san konpa?
A: Yon règ ka itilize pou mezi ki graj, men presizyon an ba. Li rekòmande yo sèvi ak konpa oswa yon mikromèt pou mezi egzak.
K: Kouman pou mwen detèmine si yon nwa se yon gwosè estanda?
A: Konpare AF, AC, dyamèt fil, ak epesè ak ISO, DIN, oswa ANSI tablo gwosè estanda.
K: Konbyen fwa yo ta dwe kalibre zouti pou mezire?
A: Tou depan de frekans itilizasyon, kalibre chak 6-12 mwa pou asire mezi egzat.
