Installation nan insert kwiv pou plastik
Cho nwa fonn:
Hot fonn embedding se metòd ensèsyon ki pi komen ak estanda. Li se tipikman fè lè l sèvi avèk yon machin fonn cho oswa yon manyèl fè elektrik soudaj embed nwa a.
Piki bòdi nwa:
Bòdi piki mande pou kontwòl strik sou gwosè a twou nan nwa a, jeneralman nan 0.05 mm. Sa a se paske se nwa a fiks pa yon PIN bòdi epi yo mete yo nan machin nan bòdi piki. Se gwosè a twou nwa kontwole pa gwosè a nan PIN la bòdi.
Nwa ultrasons:
Embedding ultrasons se yon pwosesis ki sèvi ak vibrasyon ultrasons yo kreye friksyon ant nwa a ak sifas la oswa molekil entèn nan pyès la. Sa a friksyon ogmante tanperati a nan koòdone la. Lè tanperati a rive nan pwen ralantisman materyèl la, se nwa a entegre nan pati plastik la. Apre Vibration la sispann, pyès la refwadi ak solidifye anba presyon.

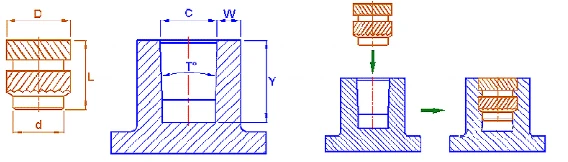

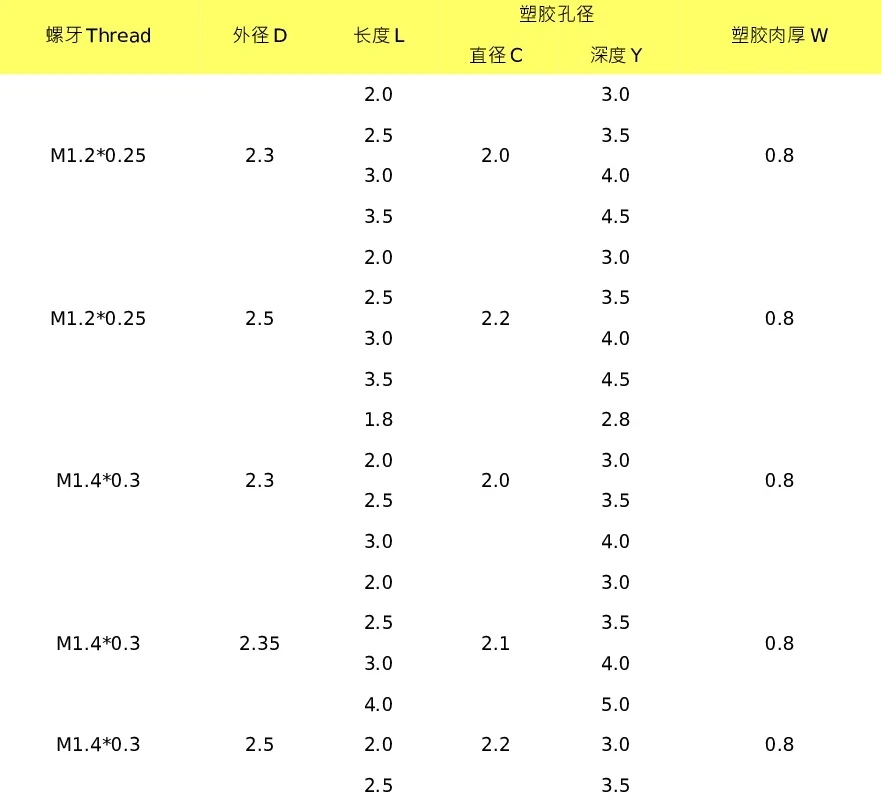

Konsepsyon twou plastik ak paramèt seleksyon nwa
D dimansyon (baz nwa):
Dimansyon D la se baz nwa a, tou refere yo kòm pati a k ap gide ak pwezante. Anvan entegre, li adapte nan pati plastik la, se konsa dimansyon D la dwe pi piti pase dyamèt entèn nan twou a bòs nan travay plastik (C) fasilite bon pwezante.
D dimansyon (nwa dyamèt ekstèn):
Dimansyon D la se dyamèt ekstèn nwa a, ki dwe matche ak dyamèt entèn nan twou a bòs nan travay plastik (C). Tipikman, dyamèt entèn nan twou a bòs nan travay plastik se sou 0.25-0.3mm pi piti pase dyamèt ekstèn nwa a.
L dimansyon (longè nwa):
L reprezante longè a nwa, ki dwe anfòm pwofondè nan twou a bòs nan travay plastik (Y). Anjeneral, pwofondè nan twou a plastik se 0.5-1.0mm pi gwo pase longè nwa a pou pèmèt pou depo plastik.
W dimansyon (plastik twou miray epesè):
Dimansyon W la se epesè nan miray la twou plastik. Epesè nan miray la twou an plastik twou se tipikman 0.8-1.0mm oswa plis. Pi gwo nwa a, pi epè miray plastik la ap bezwen.
Enpak nan gwosè twou plastik twou sou ensèsyon an nwa
|
Ideyal ensèsyon:Lè gwosè a nwa ak plastik yo byen chwazi, nwa a entegre parfe nan plastik la.
|
|
|
Tro gwo twou (Figi 2): Si nwa a twò piti ak twou a bòs nan travay an plastik se twò gwo, nwa a pa pral angaje yo byen ak plastik la, sa ki lakòz fòs torsyonèl ase. |
|
|
Twò piti twou (Figi 3): Si nwa a twò gwo ak twou a bòs nan travay la twò piti, li ka lakòz debòde plastik oswa fann. |
|
Si tou de nwa yo ak gwosè plastik yo kòrèk, men pwoblèm nòmal toujou rive, desen optimize ka konsidere.
Egzanp 1: Ensifizan fòs torsyonèl akòz pwofondè twou bòs fon
Si pwofondè twou bòs la twò fon, chwazi yon nwa doub-pant ka lakòz ensifizan angajman plastik nan plas nwa a, ki mennen ale nan fòs torsyonèl ki ba. Nan ka sa yo, li rekòmande yo mete pwofondè nan twou bòs nan 2.5 mm oswa plis, ak longè a nwa ta dwe jeneralman dwe 2.0 mm oswa plis. Si modifikasyon mwazi se pa posib, oblije chanje nan yon nwa sèl-plat ak yon longè plas pi gwo (BS1) ka ede amelyore angajman ak ogmante fòs torsyonèl.

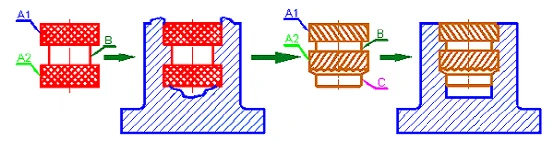

Egzanp 2: debòde plastik ak fann nan twou a bòs
Si style la nwa yo montre nan imaj la bò gòch yo itilize, nwa a pral elaji nan pati yo A1 ak A2 pandan selaj, pandan y ap pati yo B kontra sevè, fè li difisil pou plastik la koule. Sa a ka mennen nan debòde plastik oswa fann. Pou evite sa a, yon pati gid (C) ka ajoute nan ede pozisyon nwa a avèk presizyon nan twou a plastik, amelyore efikasite ak sede. Desen an nan nwa a, ak yon degre 90 ak 45 degre Incline Groove, fòme wo-fòs nœuds ki reziste fòs torsyonèl, anpil ogmante fòs la torsyonèl.
