Sa ki anba la a se yon gid itilizatè detaye pou 12.9-klas CNC zouti vire zouti ba (shims ak stud ki pa estandavanse), ki kouvri tou de esansyèl teknik ak konsèy pratik.
I. Akseswa fonksyon BECA
SHIMS: Sipòte insert la, distribye fòs koupe, anpeche chipin, ak ajiste wotè nan insert matche ak zouti ba a ba.
Materyèl: Tipikman carbure oswa asye fè tèt di toujou, matche dite a insert.

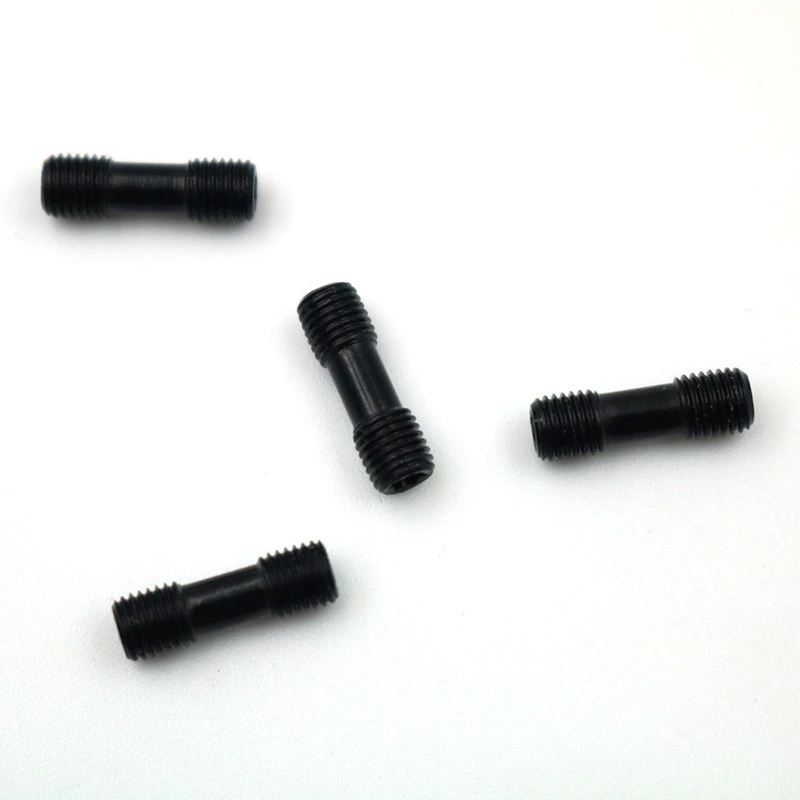

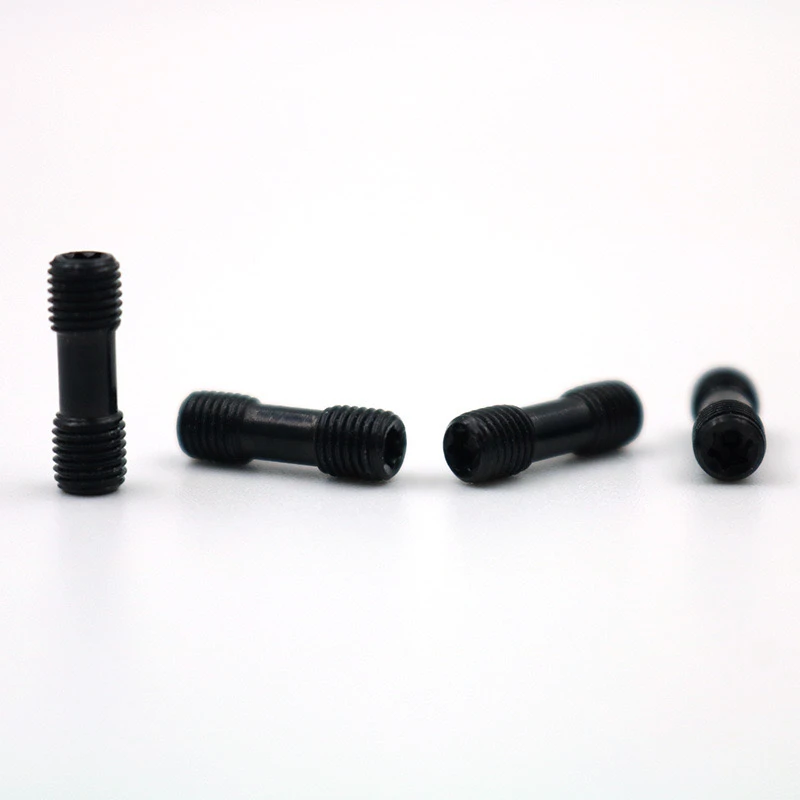

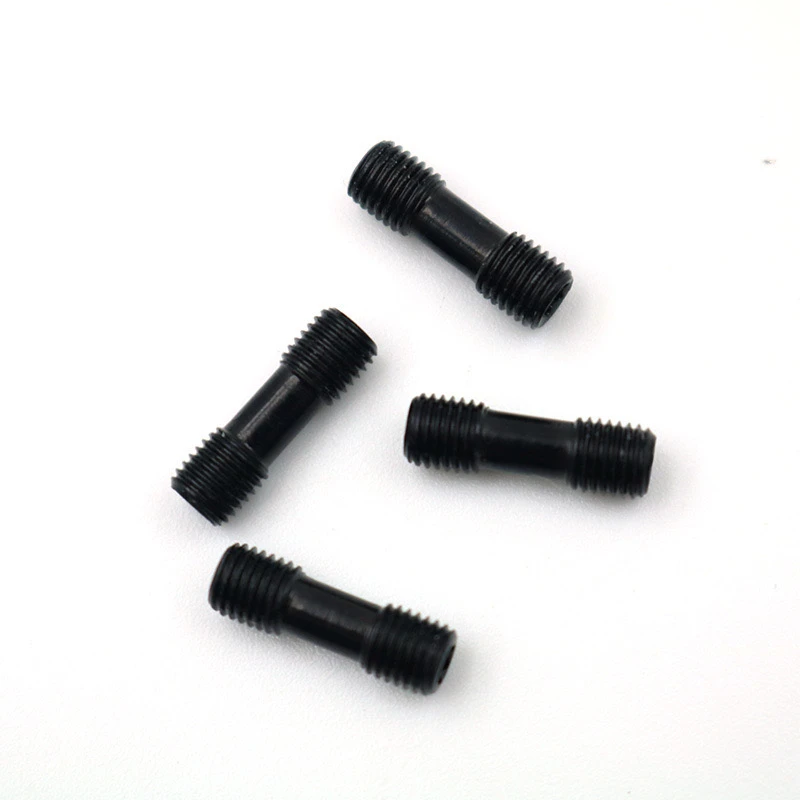

Ki pa Peye-estanda vis stud (M5/M6/M8)
Karakteristik: 12.9-klas wo-fòs, doub-fil konsepsyon (petèt ak ton diferan/dyamèt sou chak fen), apwopriye pou senaryo blocage espesyal.
Objektif: Fikse insert nan ba a zouti, akomode ki pa estanda ki genyen siyon zouti oswa konfigirasyon espesyal shim.
II. Enstriksyon Itilizasyon ak Prekosyon
1. Preparasyon pre-enstalasyon
Netwayaj ak enspeksyon
Netwaye ba zouti aviseak alkòl pou retire lwil ak debri.
Enspekte entegrite nan fil (espesyalman pou ki pa estanda vis, verifye ke yo matche ak twou a ba zouti.
Verifye matche akseswar: Konfime ke epesè a shim matche ak modèl la insert (al gade nan manyèl la zouti).
Ki pa Peye-estanda vis stud mande pou de bout distenk: yon sèl fen tipikman asire zouti a, pandan y ap lòt la kenbe insert la nan plas (regilye nèf semenn klas oswa mezire anplasman an fil).
2. Pwosedi Enstalasyon
Mete shim la
Avèk presizyon insert shim la nan plas la zouti, asire pa gen okenn enklinezon (sèvi ak yon loup yo enspekte anfòm la).
Enstale insert la
Ou dwe oryante kwen nan koupe insert nan direksyon ki kòrèk la (egzanp, pou zouti vire ekstèn, kwen an koupe ta dwe fè fas a anwo).
Pi sere vis yo stud
Etap:
a. Premyèman, manyèlman sere boulon vis la nan twou a fil zouti (pou fè pou evite aliyman).
b. Sèvi ak yon kle koupl sere boulon nan de etap: pre-sere boulon a 50% nan koupl la rated, Lè sa a, konplètman sere boulon (egzanp, koupl la tipik pou yon vis M8 se 25-30 N · m).
Pwen kle:
Si fil yo vis yo diferan, fen a koryas asire zouti a, pandan y ap fen a amann kenbe insert la nan plas.
Pa sèvi ak grès machin (sa a kapab afekte koyefisyan friksyon an epi lakòz moun ki gen anpil valè oswa detachman).
3. Komisyonin ak verifikasyon
Kalibrasyon Wotè: Sèvi ak yon meteur zouti yo tcheke zouti nan wotè pwent sant. Si devyasyon an depase 0.02mm, ranplase shim la oswa ajiste li.
Koupe tès: Kouri machin nan nan vitès ki ba ak pa gen okenn chaj yo obsève si lam la deplase. Apre machining premye pyès la, tcheke fini an sifas yo.
Iii. Depanaj pwoblèm komen
Rupture vis:
Kòz: fil sou-torqued oswa misaligned.
Solisyon: Ranplase vis la epi sèvi ak yon kle koupl yo tcheke fil yo zouti pou domaj.
Insert chanjman:
Kòz: inegal shim oswa ensifizan sere boulon.
Solisyon: Regrind sifas la kontak shim ak sere boulon ankò nan koupl la estanda.
Iv. Rekòmandasyon antretyen
Regilye enspeksyon: Tcheke vis yo pou lach chak 8 èdtan (regilye nèf semenn klas se yon èd).
Sik ranplasman akseswar:
SHIM: Ranplase si indentation oswa mete depase 0.1mm.
Klas 12.9 vis: jete apre 5 reutilize oswa si se deformation fil obsève.
Operasyon estanda ak atansyon metikuleu sou detay ka siyifikativman amelyore lavi zouti ak presizyon D. Li rekòmande pou kenbe yon dosye sou modèl akseswar pou ranplasman rapid.
