Sa ki anba la a se yon gid detaye sou lè l sèvi avèk yoasye pur 304Cross plat tèt plat broch/broch/Circlip lokalize poto (silendrik, gwosè M3-M10), kategori pa senaryo aplikasyon an.

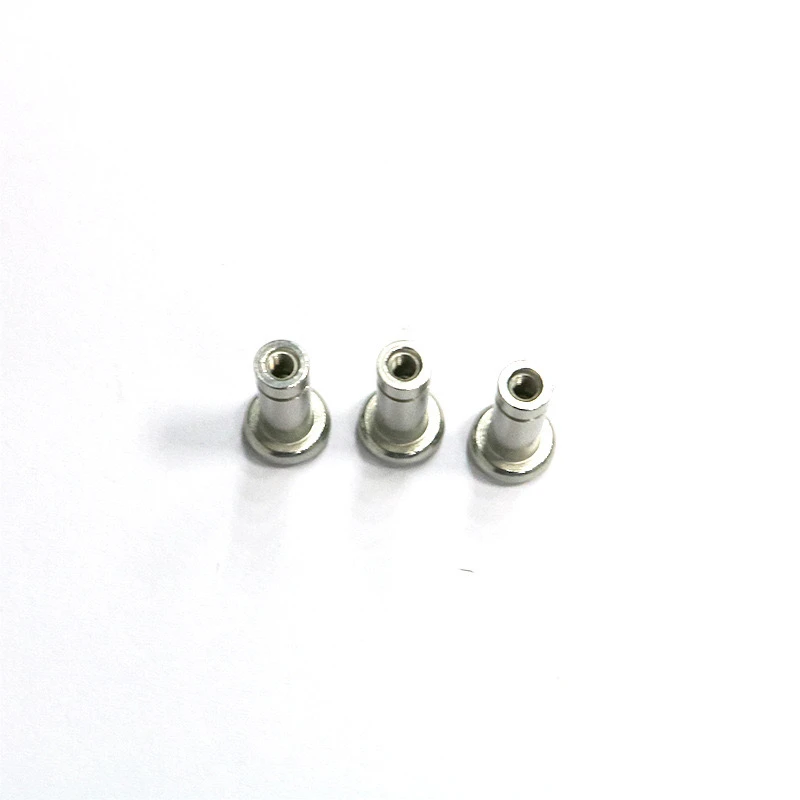

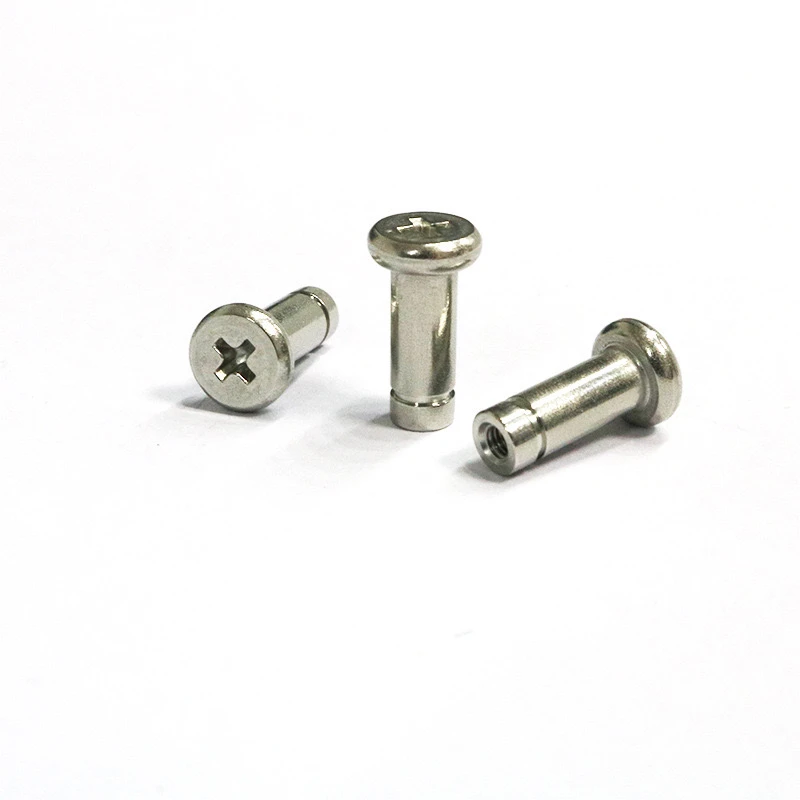

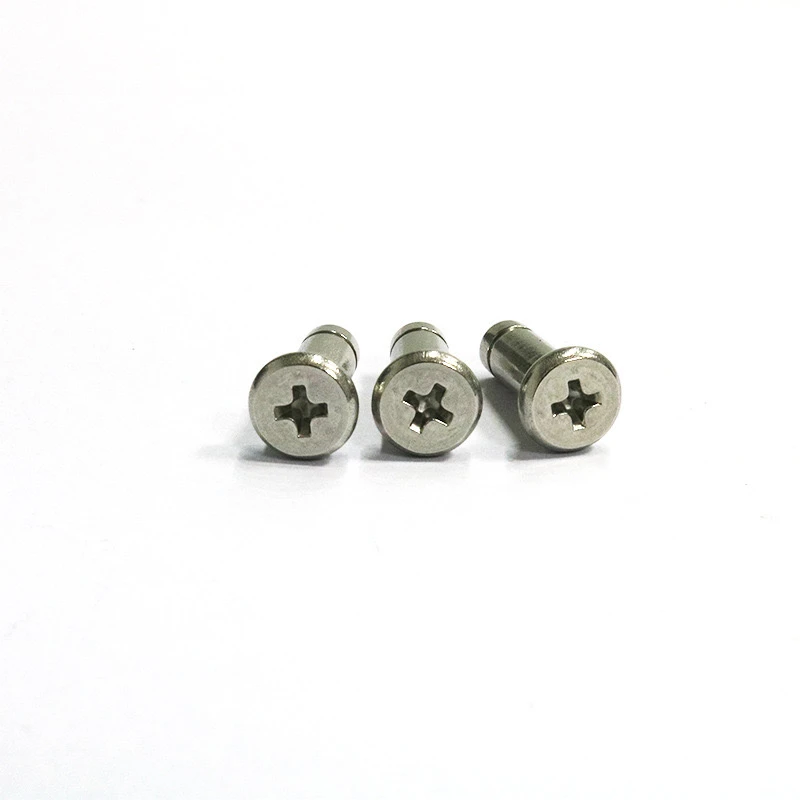

I. Product BECA
Materyèl: A 2 304 Nerjaveèi asye, korozyon-reziste, apwopriye pou imid, asid, ak anviwònman asid.
Karakteristik
Cross Head: ka enstale ak yon tournevis Phillips, ak yon konsepsyon ki pa glise.
Plant: se plas la itilize yo enstale yon sirklip, anpeche deplasman aksyal.
Plain baton silendrik: presizyon-adapte twou a pou pwezante oswa koneksyon.
Gwosè komen: M3, M4, M5, M6, M8, M10 (dyamèt X longè si ou vle).
II. Aplikasyon Nwayo
Kote broch: itilize pou aliyen eleman mekanik (tankou mwazi ak bwat), sere yo nan plas nan yon anfòm entèferans.
Egzanp: Peze yon PIN M6 nan yon twou baz ak Lè sa a, tache yon plak kouvèti asire konsantrikite.
Fikse arbr: itilize kòm yon arbr wotasyon, ak yon sirklip nan fen a yo anpeche retonbe.
Koneksyon estriktirèl: nwa ranplase boulon, apwopriye pou aplikasyon pou ki egzije demonte souvan.
Iii. Etap enstalasyon
1. Enstalasyon Debaz (Pa gen Circlip)
Zouti: Phillips tournevis, kawotchou maye.
Pwosesis:
a. Netwaye twou a asire li se gratis nan burrs.
b. Aliman twou a ak manyèlman vis PIN la nan jiskaske li se konplètman chita nan plas la kwa.
c. Sere boulon ak yon tournevis (koupl referans: m3 ≈ 0.5 N · m, M8 ≈ 10 N · m).
2. Enstalasyon Circlip (Anti-glise Design)
Zouti: Pliers Circlip, konpa.
Etap kle:
a. Mezire dyamèt la nan plas la PIN ak matche ak sirk la ki koresponn (egzanp, PIN M5 ak 5mm sirklip).
b. Antre PIN la nan twou a epi sèvi ak sirklip yo pou pry sirk la nan plas la.
c. Tcheke ke sirk la konplètman chita nan plas la yo anpeche detachman.
3. Entèferans Fit Enstalasyon
Aplikasyon: High-presizyon pozisyon (egzanp, pote chèz).
Metòd:
Machin dyamèt twou a 0.01-0.03mm pi piti pase PIN la.
Rasanble lè l sèvi avèk yon laprès oswa metòd konjelasyon (réduction PIN la) pou fè pou evite deformation ki te koze pa enpak.
Iv. Prekosyon
Rekòmandasyon seleksyon: 316 asye pur pi pito pou anviwònman imid; Charj dinamik mande pou verifikasyon fòs taye lenn.
Tabou Enstalasyon: Pa sou-koupl, tankou sa a ka lakòz rekreyasyon nan kwa dezabiye.
Ouvèti a sirk la ta dwe evite chemen an mouvman yo anpeche aksidan snagging.
Antretyen: regilyèman tcheke elastisite a sirklip ak wile ak WD-40 si rouye rive.
V. Solisyon Pwoblèm Komen
Pwoblèm 1: PIN ki lach.
Solisyon: Sèvi ak yon adezif anaerobik oswa ranplase PIN la ak yon gwosè pi gwo (egzanp, M4 a M5).
Pwoblèm 2: Circlip detache.
Solisyon: Tcheke Notch a pou mete epi ranplase li ak yon sirkl pi epè.
Vi. Egzanp Aplikasyon
M3/M4: Pozisyon tablo sikwi pou enstriman presizyon.
M6/M8: Agrikòl machin gon ak CONVEYOR senti roulo monte.
M10: Koneksyon bracket ekipman lou, ak sous dlo doub repwan pou pwoteksyon Vibration.
Atravè bon seleksyon ak enstalasyon apwopriye, sa a ki kalite PIN bay yon koneksyon trè serye mekanik ak pwezante.
