Tas - Head Hexagonvis prizAvèk yon mwatye - konsepsyon fil yo se yon Fastener mekanik komen. Sa ki anba la eksplike ki jan yo sèvi ak tas - tèt egzagòn vis vis. Seksyon sa a pral kouvri karakteristik yo, senaryo aplikab, enstriksyon l ', konsiderasyon kle, ak kesyon yo poze souvan.

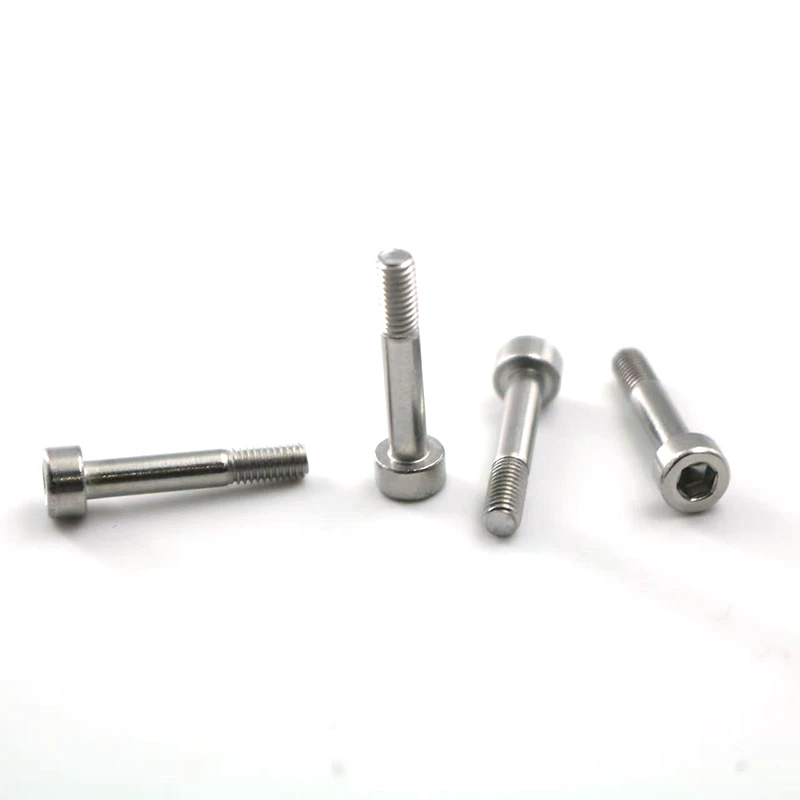

1. tas - Head egzagòn vis vis ak yon mwatye - konsepsyon fil
Tas - tèt: yon tèt silendrik ak yon tèt plat ak bò vètikal silendrik. Konsepsyon sa a bay yon gwo sifas kontak kle ak presyon - zòn ki pote.

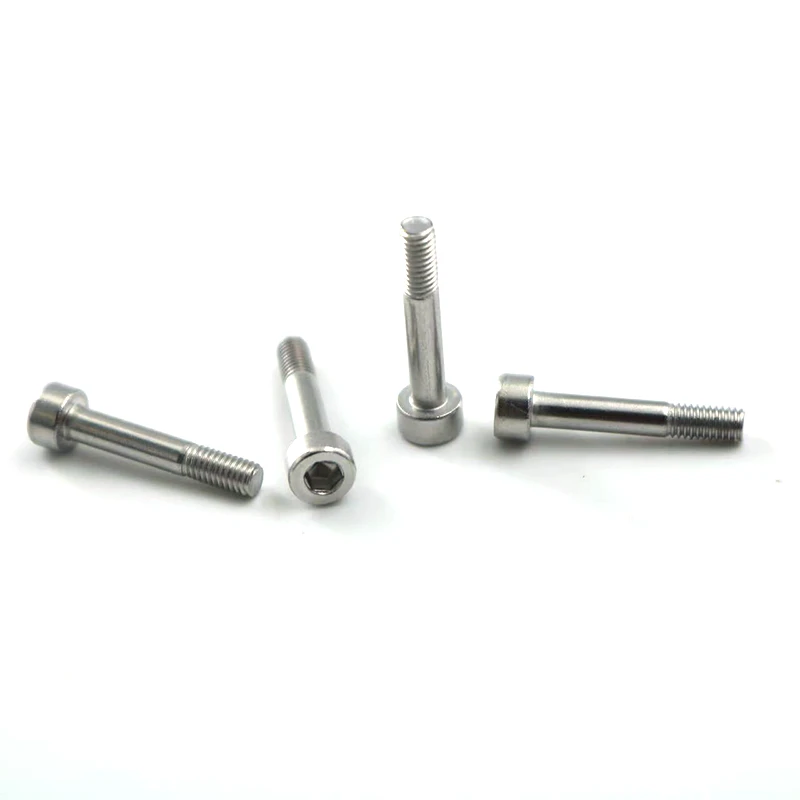

Egzagòn: tèt la gen yon twou egzagonal ak mande pou yon kle Allen pou pi sere ak detachman.

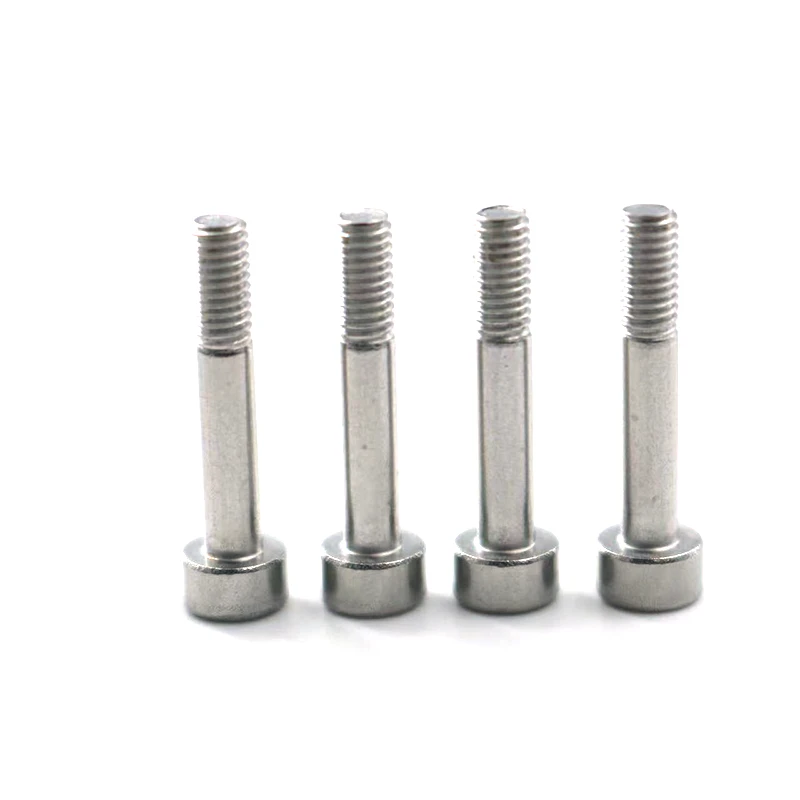

Mwatye - fil: vis vis la konsiste de de seksyon:
Plain: seksyon an unthreaded, ak yon longè espesifye.
Fil: seksyon an Threaded.
Espesifikasyon metrik (M3, M4, M5): refere a dyamèt la fil nominal. M3 se 3mm, M4 se 4mm, ak M5 se 5mm. Sa yo se gwosè vis metrik ki pi souvan itilize yo.
Ki fèt pou: Shank nan plenn bay yon clearance tranzisyon oswa fèmen anfòm ak nan - twou nan eleman ki konekte. Li bay pwezante, santre, ak rezistans taye lenn pandan y ap anpeche fil yo nan patisipe nan Chea, konsa pwoteje yo soti nan domaj. Pòsyon an Threaded konplètman angaje twou a Threaded nan lòt pati a, bay yon fò axial fòs blocage.
II. Aplikasyon ak avantaj
Aplikasyon: Koneksyon ki egzije egzak pwezante ak santre: baton an lis adapte nan a nan - twou yo anpeche mouvman radial ant de pati yo. Aplikasyon komen yo enkli estrikti mekanik, jigs, mwazi, ekipman automatisation, ak enprimant 3D.
Koneksyon ki egzije rezistans Chea: baton an lis gen yon dyamèt pi gwo (egal a dyamèt la pi gwo nan fil la) epi yo ka kenbe tèt ak fòs pèpandikilè ak aks nan vis pi bon pase fil.
Koneksyon ki egzije demonte souvan: kondwi nan tèt egzagonal ofri koupl segondè, epi li se mwens tendans nidite, fè li plis serye pase Phillips oswa vis plat.
Aplikasyon ki egzije kontrent espas: Konpare ak vis tèt egzagonal, tèt la tas pa gen okenn espas kle ekspoze ak mande pou sèlman yon twou sèl pou operasyon, fè li plis kontra enfòmèl ant.
Avantaj: Segondè chaj - kapasite pote: tèt la gen yon zòn kontak gwo, preload segondè, ak yon koneksyon ki an sekirite.
Segondè presizyon: kondwi nan tèt egzagonal se mwens tendans glise epi yo ka aplike koupl egzak.
Netwaye ak estetik plezi: Apre enstalasyon, se tèt la ekspoze, bay li yon gade plis endistriyèl ak solid pase Cou.
Iii. Etap l 'detaye ak metòd
Preparasyon:
Chwazi vis ki kòrèk la: Konfime espesifikasyon vis la, longè, ak Rating pèfòmans dapre kondisyon yo ki konsepsyon. Chwazi kle a kòrèk egzagonal: Toujou itilize yon kle ki egzakteman matche gwosè a tèt vis.
AVÈTISMAN: Sèvi ak yon kle ki gen anpil ka domaje gravman kle a ak twou a vis, fè li enposib yo retire vis la.
Twou
Atravè twou: dyamèt la twou egzèsis yo ta dwe yon ti kras pi gwo pase dyamèt poli vis la poli (pou egzanp, yon M4 arbr poli se apeprè 4mm; yon twou nan ka komanse fouye a 4.2mm oswa 4.3mm). Asire ke arbr a poli ka pase san pwoblèm epi san wiggling.
Twoum twou: frapan obligatwa. Estanda strik aplike nan dyamèt la twou egzèsis: pwofondè nan twou a Threaded yo ta dwe omwen 1.2 fwa longè vis la mete nan.
Etap enstalasyon:
Aliyman: aliyen de pati yo yo dwe konekte, asire ke nan twou a ak twou a Threaded yo aliyen.
Antre: Mete arbr a poli nan vis la nan twou a nan pati a anwo.
Antre: dousman fil vis la nan twou a Threaded nan eleman ki kache plizyè vire nan men asire pa gen okenn skewing ak ki fil yo angaje yo fèt san pwoblèm. Pa janm fòse vis la nan ak yon kle, tankou sa a ka fasilman domaje fil yo.
Pi sere: Sèvi ak gwosè a kòrèk Allen kle, insert tèt la vis vètikal jiskaske li sispann. Sere boulon nan yon direksyon goch.
Aplike koupl: Pou koneksyon kritik mekanik, sèvi ak yon kle koupl mete nan valè a koupl rekòmande. Sa a asire ase preload san yo pa kraze vis la oswa domaje fil yo.
Iv. Konsiderasyon kle ak erè komen
Erè seleksyon kle: Sèvi ak yon kle apwopriye oswa chire se kòz prensipal la nan glisman fil vis. Yon fwa fil yo glise, retire vin trè difisil.
Operasyon oblik: echèk nan insert kle a vètikal epi aplike presyon ka domaje twou a vis nan yon "baskile" mouvman, diminye zòn nan kontak ak sa ki lakòz glisman.
Konfizyon nan - twou ak gwosè twou fil
Erè: perçage nan twou a menm gwosè a kòm twou a baz threaded. Sa a ka lakòz baton an poli yo dwe kapab pase nan oswa fwote kont fil yo lè pase nan, domaje koneksyon an.
Erè: perçage twou a Threaded menm gwosè a kòm nan twou a. Sa a anpeche fòmasyon fil efikas ak rezilta nan yon mank de blocage fòs.
Kòrèk pi sere koupl
Plis pase - detachman: koneksyon an se pa an sekirite epi yo ka fasilman dekole ak tonbe pandan operasyon.
Plis pase - pi sere: sa a ka lakòz vis la detire, kraze, oswa lakòz fil la nan twou a Threaded dezabiye ("nidite"). Ti vis tankou M3 ak M4 yo trè frajil ak patikilyèman tendans kraze.
Netwayaj: Anvan enstalasyon, asire twou a vis se gratis nan enpurte tankou anrejistreman fè ak lwil oliv, tankou sa a ka afekte presizyon koupl ak fòs koneksyon.
Sa a estriktire ak byen - Gid itilizatè detaye pèmèt ou avèk efikasite konprann ak aprann ki jan yo sèvi ak sa a vis, asire ou resevwa eksperyans nan pwodwi ak valè ou vle.
