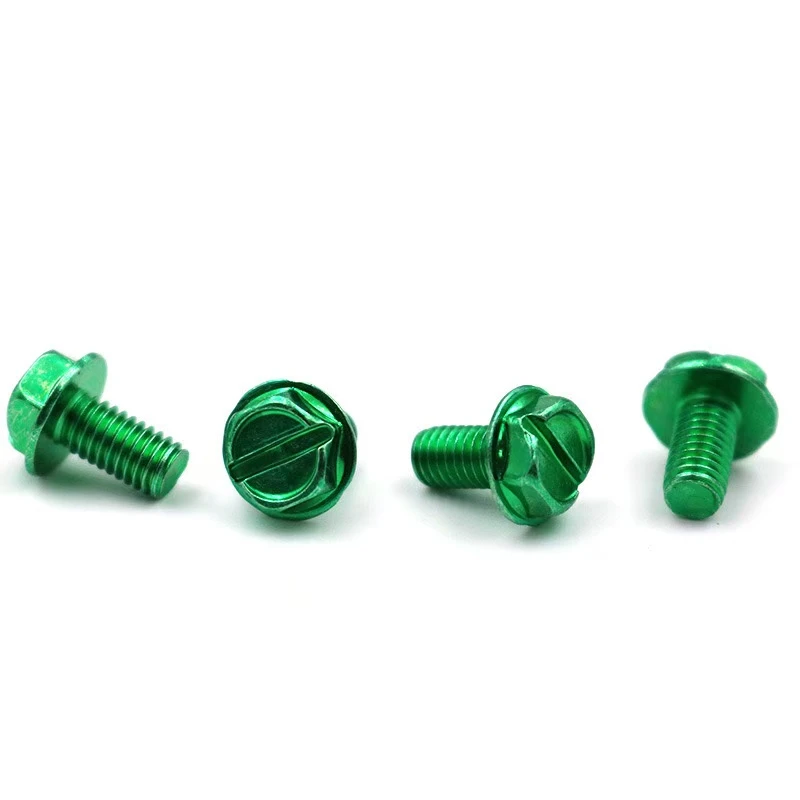

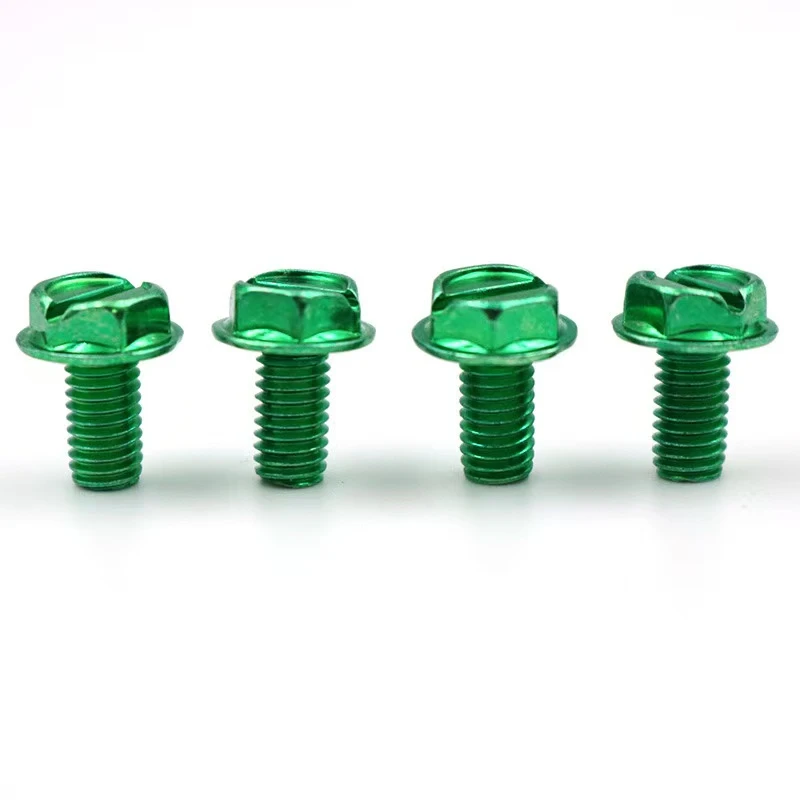

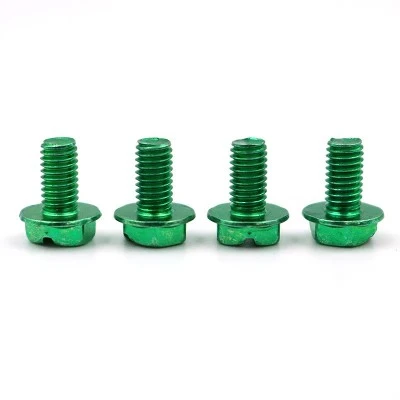

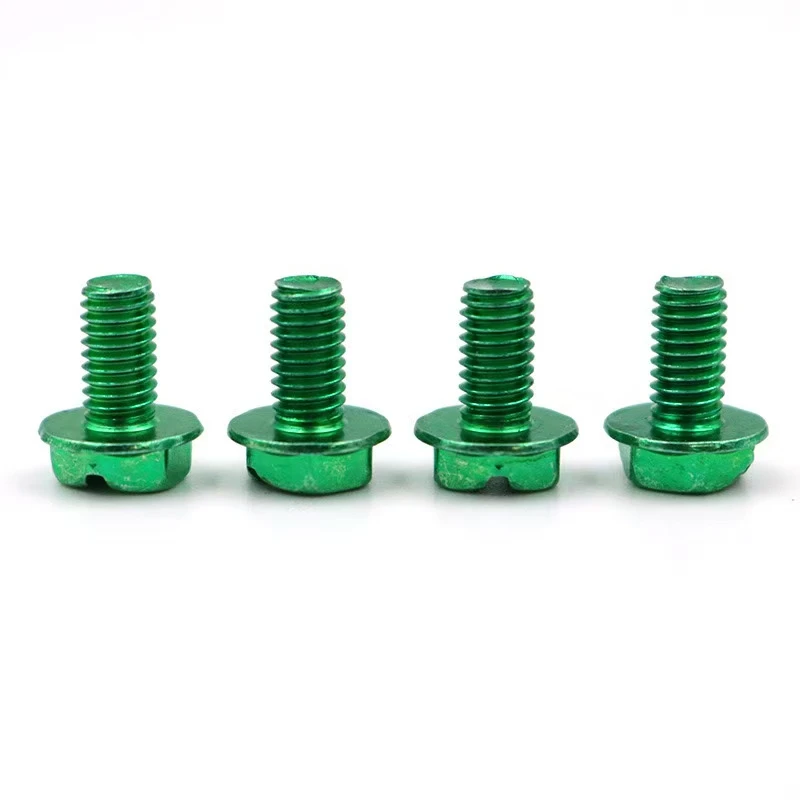

8-32 10-24 Egzagòn ekstèn plat vèt zenk vis. Yon bazvisese yon spesifikasyon espesifik baz vis prensipalman itilize pou baz ekipman elektrik oswa estrikti metal. Sa ki anba la a se yon entwodiksyon nan l 'li yo, ki te òganize pa senaryo aplikasyon an, detay balanse ak pwen kle.
I. Espesifikasyon vis
8-32: nimewo ANSI, gwosè 8 vis, 32 fil pou chak pous.
10-24: gwosè 10 vis, 24 fil pou chak pous.
Green kouch zenk: rouye - ak korozyon - rezistan, apwopriye pou anviwònman imid oswa deyò.
Karakteristik estriktirèl
External Head Head: Ka sere boulon ak yon kle oswa priz, bay segondè koupl.
Plant plas: konpatib ak tournevis, apwopriye pou espas - aplikasyon pou contrainte.
II. Aplikasyon
Baz elektrik: Konekte lojman ekipman nan baz busbars/kondiktè.
Metal estrikti baz: Zeklè pwoteksyon baz sistèm pou pon, gwo fò tou won, ak lòt estrikti.
Ekipman elektwonik: atache terminaux baz PCB mande pou itilize nan lave bloke.
Iii. Etap enstalasyon ak pwen kle yo
1. Preparasyon
Seleksyon Zouti: kle egzagonal (rapid pi sere) oswa plat - lamisye lam (ajisteman amann).
Se kle koupl (koupl estanda ki nesesè nan sitiyasyon kritik, egzanp, apeprè 5.6 N · m pou 8-32 vis).
Preparasyon sifas: Retire lwil ak oksid nan sifas kontak yo pou asire konduktiviti.
2. Pwosedi Enstalasyon
Drilling ak frapan: 8 - 32: pre-fè egzèsis yon twou apeprè 3.5mm an dyamèt (#29 egzèsis ti jan); 10-24: apeprè 4.1mm an dyamèt (#25 egzèsis ti jan). Sèvi ak tiyo ki apwopriye a tiyo, kenbe yon pozisyon vètikal.
Vis fixing: Mete tèminal la baz nan twou a, manyèlman pi sere plizyè fil pou fè pou evite kwa - Threading. Finalman, sere boulon ak yon zouti asire pa gen okenn diferans ant tèminal la ak sifas la kontak.
Sekirite: Ajoute yon machin pou lave sezon prentan oswa fil fèmen (pou Vibration - anviwònman ki gen tandans).
3. Prekosyon
Risk ki pi gwo: kouch zenk vèt la ka kale akòz overtorque, konpwomèt rezistans korozyon.
Verifikasyon konduktivite: Teste rezistans tè a apre enstalasyon (rekòmande mwens pase oswa egal a 1Ω).
Enspeksyon peryodik: Nan anviwònman imid, enspekte pou rouye chak ane.
Iv. Pwoblèm komen - rezoud pwoblèm
Tretman fil dezabiye: Ranplase vis la ak yon gwosè pi gwo (egzanp, si gen yon vis 8-32 wete fil, sèvi ak yon vis 10-24) oswa itilize yon manch reparasyon fil.
Retire rouye: espre ak detachman ajan ak tranpe pou 10 minit anvan yo kontinye.
V. Rekòmandasyon seleksyon
8-32: ekipman limyè, plak mens (1-2mm epesè).
10 - 24: kabinèt lou, anviwònman wo-vibrasyon (tankou baz dèlko).
Etap ki anwo yo asire enstalasyon an sekirite nan vis la baz, asire tou de sekirite elektrik ak fòs mekanik. Enstriksyon yo detaye ap bezwen ajiste dapre kondisyon opere espesifik.
Atravè konsepsyon ki anwo a, sa a ki kalite vis frape yon balans ant sekirite elektrik ak fyab mekanik, fè li yon pri - efikas, eleman estanda nan sistèm baz.
