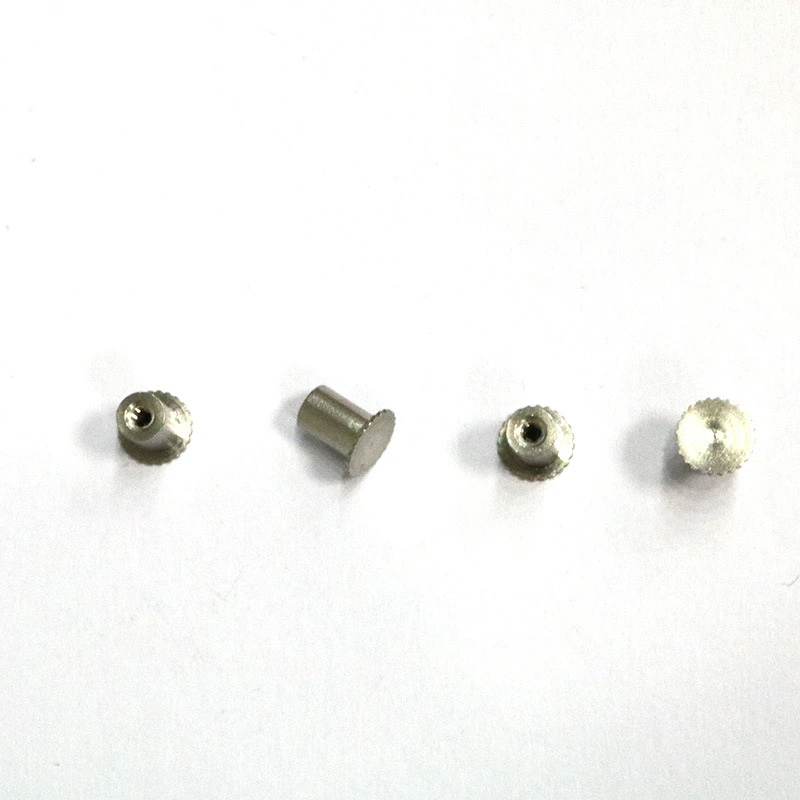

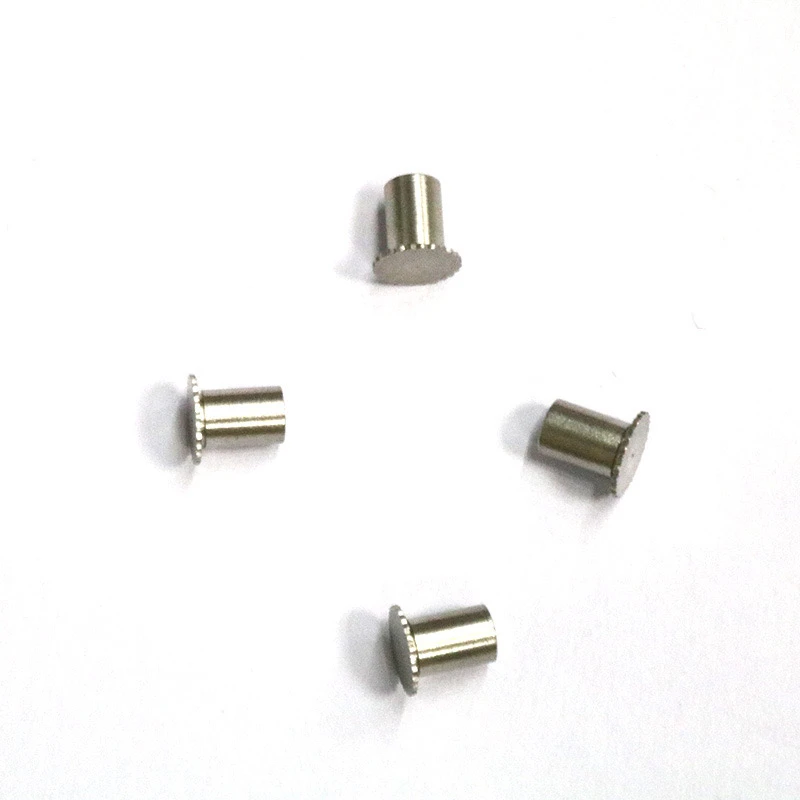

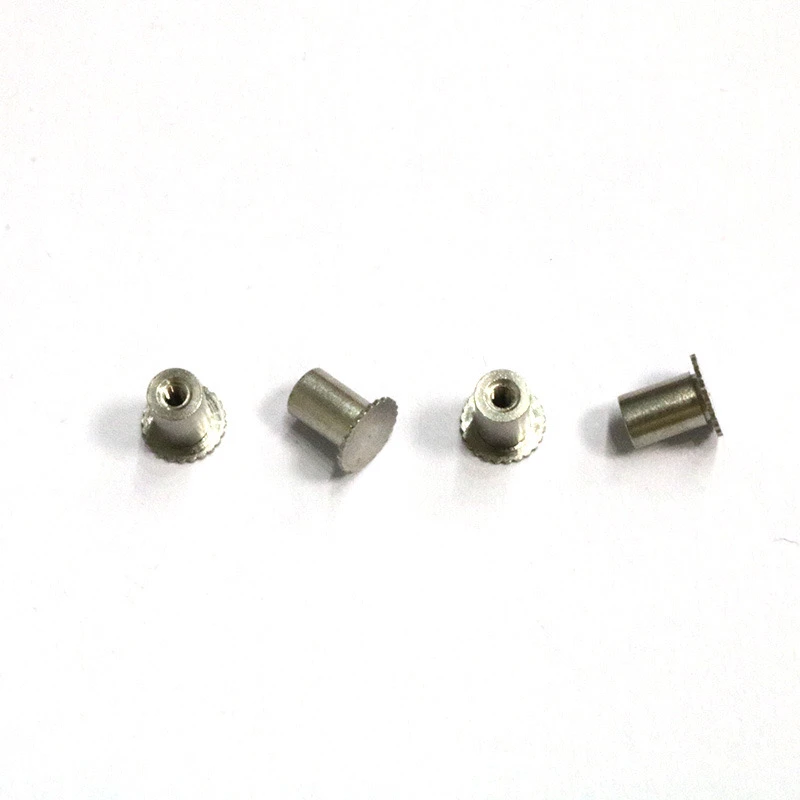

Se konsepsyon debaz la fonksyonèl nan 303 asye pur kolòn nan nwa twou flè nwa konbine avèk pwopriyete materyèl li yo ak karakteristik estriktirèl, sitou sèvi sèn yo nan asanble-wo presizyon, detachman anti-Vibrasyon, ak kontrent espas konplèks.
Pwezante fonksyon debaz
Estrikti twou avèg kache enstalasyon: konsepsyon nan tèt fèmen evite twou vis vizib soti nan deyò a, amelyore entegrite nan nan aparans la pwodwi, epi li se trè apwopriye pou konsomatè elektwonik, aparèy medikal ak lòt jaden ak kondisyon aparans segondè.
Anti-etranje entrizyon kò: fen a fèmen blòk pousyè ak likid soti nan k ap antre nan twou a Threaded, pwoteje estrikti nan koneksyon entèn yo, epi li se souvan yo itilize nan ekipman deyò.
Flè konsepsyon dan
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N yo dwe rale soti, ki anpil limite dekrochaj la, ki se pi wo pase òdinè fè baton nwa kolòn.
303 karakteristik asye pur
Fasil koupe: kontni souf (0.
Mwayen rezistans korozyon: Tretman pasivasyon ka rive jwenn 120 h+ pwoteksyon espre sèl, ki ka satisfè bezwen yo nan anviwònman jeneral endistriyèl.
Senaryo aplikasyon debaz
Senaryo valè fonksyonèl
Nan PCB tablo fixation, konsepsyon nan dan flè ka anpeche deplasman an Vibration nan tablo a sikwi, ak twou a avèg anpeche soude soti nan penetrasyon nan twou a Threaded (komen nan estasyon telekominikasyon baz ak contrôleur endistriyèl).
Se estrikti nan plak mens ranfòse, epi li se bourade sou 0.
Modilè rapid-lage konsepsyon entegre kolòn nwa reyalize ki pa destriktif demonte ak asanble nan konpozan (aplike nan ekipman medikal kay ak konpatiman batri abèy).
Asanble nan yon ti espas, estrikti a twou avèg sove espas tèt ak se apwopriye pou boulon pi sere nan kavite a (aplike nan ekipman optik, detèktè mikwo).
Tabo Design
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800N, li rekòmande pou itilize yon konbinezon de boulon nan twou + anti-lyen lave. Li pi bon pou pa enstale plak ultra-mens ak yon epesè nan<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Pwen asanble:
Yo dwe aplike fòs vètikal yo pandan laprès, epi li panche laprès ki pral lakòz echèk inilateral nan dan flè yo.
Ouverture nan substrate a kontwole dapre tolerans H7 la, epi entèferans la pi apwopriye pou kontwole nan 0. {3}} 5 ~ 0.08mm.
Sijesyon konsepsyon efikasite
Kondisyon kondiktè: sifas PLATING an ajan (tretman lokal nan ouvèti twou avèg) pou baz sikwi (enpedans<0.1Ω).
Ekstrèm anti-loosening: Ajoute yon mikwo-woule bag Groove nan rasin lan nan dan yo flè ogmante rezistans a rale-soti pa 30%.
Lejè: anba a nan twou a avèg eklèsi nan 0. 3mm, apwopriye pou ti espesifikasyon anba a M2.
Sans nan eleman sa a se yon ranfòsman fil Vibration ki reziste nan espas-contrained senaryo. Atravè konsepsyon an twa-an-yon sèl nan dan dan-avèg twou-asye, li ka ranplase nwa soude tradisyonèl\/pwòp tèt ou-frapan vis nan jaden yo nan presizyon elektwonik, otomobil, swen medikal, elatriye, reyisi yon balans ant fyab ak efikasite asanble.
